产品详情

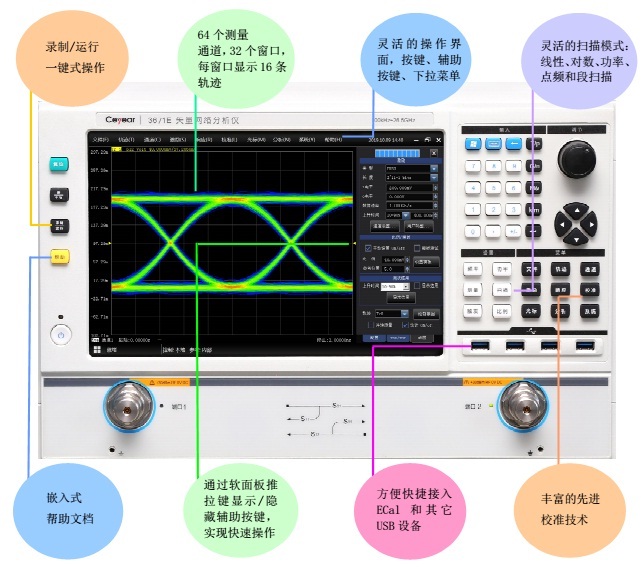

3671系列矢量网络分析仪产品包括3671C（100kHz/10MHz～14GHz）、3671D（100kHz/10MHz～20GHz）、3671E（100kHz/10MHz～26.5GHz）。3671系列矢量网络分析仪提供频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准方式，内设对数幅度、线性幅度、驻波、相位、群时延、Smith圆图、极坐标等多种显示格式，外配USB、LAN、GPIB、VGA、HDMI等多种标准接口，能精确测量微波网络的幅频特性、相频特性和群时延特性。3671系列矢量网络分析仪保留了高端矢量网络分析仪的特征，包括性能指标、仪器外观、显示效果、软件界面等方面，同时控制仪器的体积、重量、风噪等，为您营造良好的使用体验。该产品可广泛应用于雷达、通信、导航等领域，是国防军工和高校科研、批产过程中必不可少的测试设备。
更宽的频率覆盖，起始频率低至100kHz
更多可选中频带宽，最大中频带宽高达30MHz
先进的校准技术，生动的向导校准，校准类型灵活，兼容多种校准件
具有对数/线性幅度、驻波比、群时延、Smith圆图、极坐标等多种显示格式
中/英文操作界面，12.1英寸1280*800高分辨率多点触控显示屏
录制/运行，一键式操作简化测量设置步骤，提高工作效率
高级时域选件增加TDR阻抗测量、眼图分析功能，直观易用
人性化用户界面简洁直观，便于操作，提高测试效率
频率特性 | |||
频率范围 | 100kHz/10MHz～14/20/26.5GHz | ||
频率分辨率 | 0.1Hz | ||
频率准确度 | ±1×10-7（23℃±3℃） | ||
端口输出特性 | |||
最大输出功率 | 两端口机型 | 两端口机型 （高功率） | 四端口机型 |
+5dBm （100kHz～10MHz） +15dBm （10MHz～4GHz） +15dBm （4GHz～10GHz） +10dBm （10GHz～14GHz） +9dBm （14GHz～20GHz） +6dBm （20GHz～24GHz） 0dBm （24GHz～26.5GHz） | +15dBm （10MHz～100MHz） +16dBm （100MHz～4GHz） +16dBm （4GHz～10GHz） +12dBm （10GHz～14GHz） +10dBm （14GHz～20GHz） +10dBm （20GHz～24GHz） +5dBm （24GHz～26.5GHz） | +3dBm （100kHz～10MHz） +13dBm （10MHz～4GHz） +10dBm （4GHz～10GHz） +4dBm （10GHz～14GHz） +3dBm （14GHz～20GHz） -2dBm （20GHz～24GHz） -6dBm （24GHz～26.5GHz） | |
功率扫描范围 | 40dB（100kHz～10MHz） 45dB（10MHz～20GHz） 40dB（20GHz～26.5GHz） | 50dB（10MHz～100MHz） 50dB（100MHz～20GHz） 40dB（20GHz～26.5GHz） | 40dB（100kHz～10MHz） 38dB（10MHz～20GHz） 34dB（20GHz～26.5GHz） |
网络参数特性 | |||
系统动态范围 （10Hz中频带宽） | 两端口机型 | 两端口机型 （高功率） | 四端口机型 |
102dB （100kHz～10MHz） 132dB （10MHz～4GHz） 133dB （4GHz～10GHz） 125dB （10GHz～14GHz） 124dB （14GHz～20GHz） 120dB （20GHz～24GHz） 115dB （24GHz～26.5GHz） | 94dB （10MHz～1GHz） 132dB （1GHz～4GHz） 135dB （4GHz～10GHz） 130dB （10GHz～14GHz） 128dB （14GHz～20GHz） 125dB （20GHz～24GHz） 120dB （24GHz～26.5GHz） | 102dB （100kHz～10MHz） 132dB （10MHz～4GHz） 130dB （4GHz～10GHz） 120dB （10GHz～14GHz） 119dB （14GHz～20GHz） 115dB （20GHz～24GHz） 110dB （24GHz～26.5GHz） | |
有效方向性 | 48dB（100kHz～2GHz） 44dB（2GHz～20GHz） 44dB（20GHz～26.5GHz） | ||
有效源匹配 | 40dB（100kHz～2GHz） 30dB（2GHz～20GHz） 30dB（20GHz～26.5GHz） | ||
有效负载匹配 | 48dB（100kHz～2GHz） 44dB（2GHz～20GHz） 44dB（20GHz～26.5GHz） | ||
反射跟踪 （1kHz中频带宽） | ±0.04dB（100kHz～100MHz） ±0.05dB（100MHz～20GHz） ±0.05dB（20GHz～26.5GHz） | ||
传输跟踪 （1kHz中频带宽） | ±0.10dB（100kHz～100MHz） ±0.08dB（100MHz～20GHz） ±0.10dB（20GHz～26.5GHz） | ||
其他 | |||
幅度迹线噪声 （-5dBm，1kHz中频带宽） | 0.010 dB rms（100kHz～50MHz） 0.005 dB rms（50MHz～500MHz） 0.001 dB rms（500MHz～14GHz） 0.001 dB rms（14GHz～20GHz） 0.002 dB rms（20GHz～26.5GHz） | ||
相位迹线噪声 （-5dBm，1kHz中频带宽） | 0.100 deg rms（100kHz～50MHz） 0.040 deg rms（50MHz～500MHz） 0.030 deg rms（500MHz～14GHz） 0.040 deg rms（14GHz～20GHz） 0.040 deg rms（20GHz～26.5GHz） | ||
中频带宽 | 1Hz～30MHz | ||
幅度显示分辨率 | 0.001dB/div | ||
相位显示分辨率 | 0.01°/div | ||
参考电平幅度 设置要求值 | -500～+500dB | ||
参考电平相位 设置要求值 | -500～+500° | ||
扫描时间 | 43ms（全频段扫描，201点，600kHz中频带宽，校准关） | ||
最大扫描点数 | 200001点 | ||
一般特性 | |||
端口接头形式 | 3.5mm（阳头） | ||
系统阻抗 | 50欧姆 | ||
测量端口数 | 2/4端口 | ||
外设接口 | USB接口、GPIB接口、VGA接口、LAN接口、HDMI接口 | ||
操作系统 | Windows 7 | ||
显示方式 | 12.1英寸16:10显示屏（配备电容式触控功能） | ||
外形尺寸 | 宽´高´深≈426mm×266mm×400mm（不含底脚、把手） 宽´高´深≈516mm×280mm×490mm（含把手、底脚和后脚） | ||
最大功耗 | 300W | ||
电源输入形式 | 50Hz单相220V或者50Hz/60Hz单相110V交流电 | ||
最大重量 | 25kg | ||
