思仪 4381B数字示波表

产品综述

  4381B数字示波表是一款集示波器、数字表、频率计于一体的多功能综合型通用测试仪器。采用全新的数字触发技术，具有高触发灵敏度、低触发抖动等特点；拥有多种参数的自动测量功能，实现信号快速、准确的测试；仪器操作简单，支持按键、鼠标、触摸屏的操作选择，实现良好的人机交互；体积小、重量轻、可电池供电；广泛应用于电子设备的科研、生产、试验和技术保障测试。

功能特点

• 三合一测试，集示波器、数字表和频率计于一体

• 示波器的带宽200MHz，采样率高达2.5GSa/s

• 数字表的分辨率计数6000

• 频率计的频率分辨率1Hz

• 6.5英寸彩色TFT液晶显示，亮度可调节

• 支持按键、鼠标和触摸屏的操作选择，使用方便

• 手持式结构，可电池供电，方便用户现场测试

• 丰富的外部接口，支持USB主控、USB设备、LAN、SD

•


功能三合一测试

• 集示波器、数字表和频率计于一体，具备多种参数自动测量功能，可实现信号快速、准确的测试。

• 示波器模式

  具有2个示波器通道，通道带宽200MHz、采样率最高2.5GSa/s、存储深度30kpts/CH，具有多种参数的自动测量和光标测量功能，可实现信号快速准确的测试。

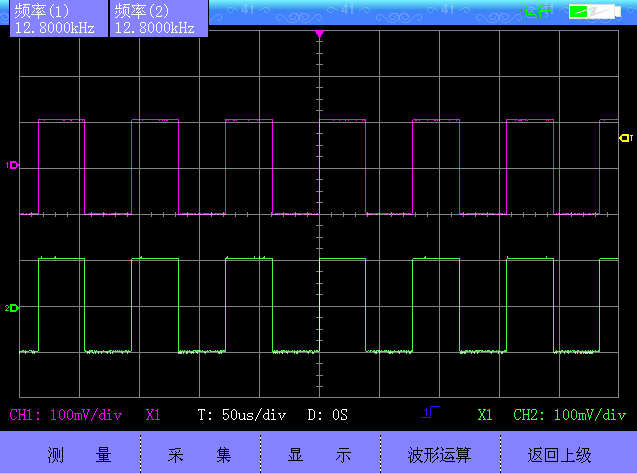

示波器模式

数字表模式

• 数字表的显示分辨率计数6000，具有电阻、电压等参数的自动测量和手动测量功能，具有二极管和通断检测功能，支持电流和温度的测量（需电流钳和温度探头选件）。

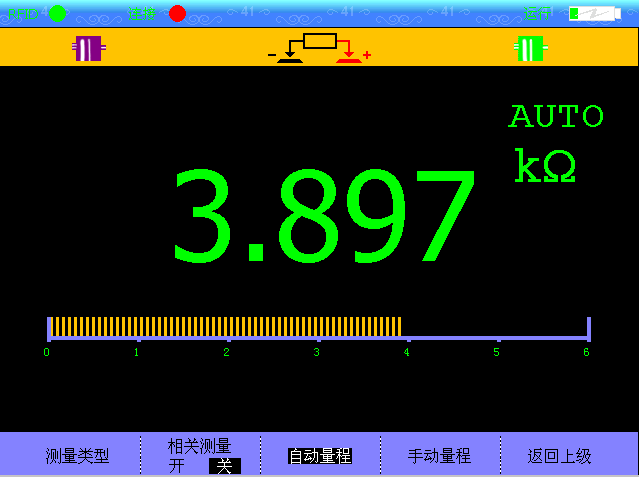

数字表模式

• 频率计模式

• 具有2个频率计输入通道，频率测量范围1Hz~200MHz、频率分辨率1Hz。

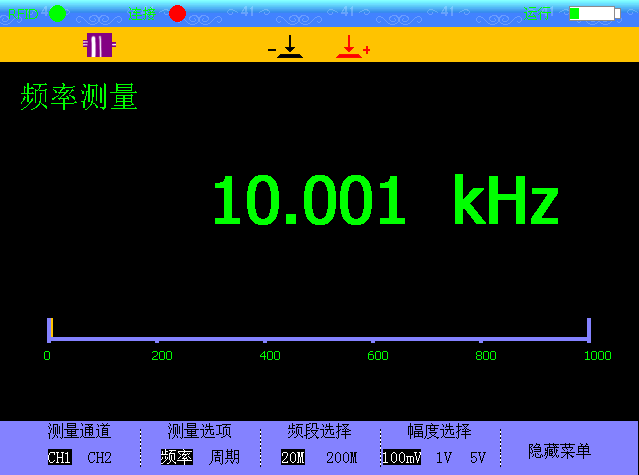

频率计模式

数字触发

采用全新的数字触发技术，使用数字信号处理的方法对ADC的采集样本进行触发点测定，以精确的算法检测有效触发事件；通过采用触发迟滞连续可调技术，可以更加灵活地做到高频抑制和低频抑制，能够准确地显示和分析测量信号。

      数字触发的优点

● 精确的触发                  ● 触发迟滞连续可调

● 高触发灵敏度                ● 无额外的噪声引入

● 低触发抖动                  ● 稳定性高，不受温度影响

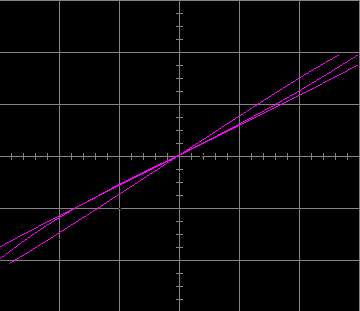

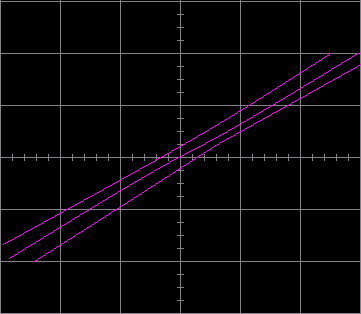

模拟比较器（左）与数字比较器（右）抖动比较
